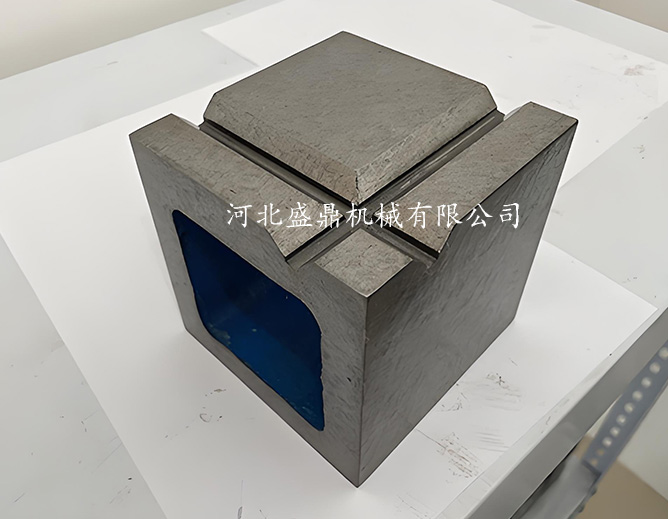

用鑄鐵方箱實現涂色法檢定接觸斑點是指使用鑄鐵制作的標準方箱，配合涂色法，來檢查和評估工件表面接觸的均勻性和精度。具體操作步驟如下：
準備工作：
選擇一個經過精密加工并且已知平面度高的鑄鐵方箱。
清潔鑄鐵方箱和被測工件的表面，確保沒有灰塵、油污等雜質。
涂色：
在鑄鐵方箱的工作面上均勻地涂上一層薄薄的涂色劑（通常是紅丹粉或其他標記物）。
涂色劑的厚度應均勻且盡量薄，以便能準確反映接觸面的情況。
接觸測試：
將被測工件的工作面輕輕放置在涂色后的鑄鐵方箱上，注意不要移動或滑動。
施加適當?shù)膲毫Γ尮ぜc鑄鐵方箱的表面充分接觸。
取下工件：
小心地將被測工件從鑄鐵方箱上取下，避免涂色劑的二次轉移或摩擦。
觀察斑點：
檢查工件表面，觀察接觸斑點的分布情況。接觸斑點越均勻，說明工件表面的平面度和精度越高。
若接觸斑點分布不均勻或有明顯的高低差異，說明工件表面存在精度問題，需要進一步調整或加工。
這種方法常用于檢驗和校準平面度要求高的工件，比如量具、平板等，以確保其符合精度要求。通過涂色法可以直觀地發現工件表面的高低不平，從而指導加工和修正。
