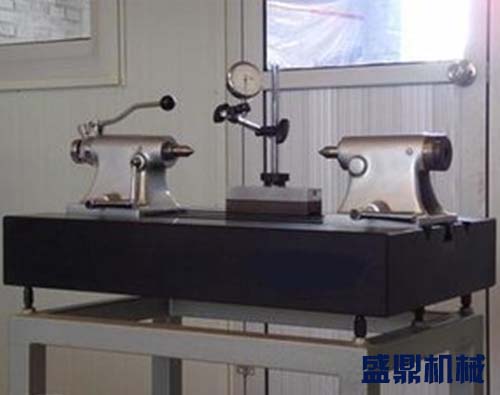

大理石偏擺儀又稱花崗石偏擺儀、花崗石偏擺檢查儀。
用途：主要用于對軸類、盤類產品及零部件的測量，主要檢測其徑向跳動、橢圓度、端面精度誤差。
優點：1、采用花崗石儀座，提高了基準平面的精度，縮小了偏擺儀自身的精度誤差。2、活動表座可以在儀座的_位置測量。3、儀座不生銹，使用和保管方便。
主要技術參數:
1、徑向回轉精度：0.001mm。
2、側導軌在全長上對兩_變現的平行度：0.005mm（A03型）、0.008mm（A05型）、0.01（A10型）。
3、精度誤差：300mm小于2um，500mm小于3um，1000mm小于5um，1500mm小于6um。
4、被測零件_直徑340mm，被測零件_長度300mm,500mm,1000mm,1500mm。
測量步驟：
1、徑向圓跳動的測量：
⑴將零件擦凈，擰緊偏心軸把，置于
偏擺儀兩_之間（帶孔零件要裝在心軸上），使零件轉動自如，但不允許軸向串動，然后固緊二_座，當需要卸下零件時，一手扶著零件，一手向下按手把L即取下零件。
⑵將百分表裝在表架上，使表?xiàng)U通過零件軸心線，并與軸心線大至垂直，測頭與零件表面接觸，并壓約縮1～2圈后緊固表架。
⑶轉動被測件一周，記下百分表讀數的_值和_小值，該_值與_小值之差，為I－I截面的徑向圓跳動誤差值。
⑷測量應在軸向的三個截面上進行（如圖），取三個截面中圓跳動誤差的_值，為該零件的徑向圓跳動誤差。
2、端面圓跳動的測量：
⑴將杠桿百分表夾持在偏擺檢查儀的表架上，緩慢移動表架，使杠桿百分表的測量頭與被測端面接觸，并予壓0.4mm測桿的正確位置。
⑵轉動工件一周，記下百分表讀數的_值和_小值，該_值與_小值之差，即為直徑處的端面跳動誤差。
⑶在被測端面上均勻分布的三個直徑處測量，取其三個中的_值為該零件端面圓跳動誤差。
